Rubber Round Flat Gasket
Rubber Round Flat Gasket suppliers
Rubber Round Flat Gasket factory

Gumové okrúhle ploché tesnenie

Vysoká pevnosť v tlaku: Odolá-vysokému tlaku v prostredí
Odolnosť proti korózii: Dá sa prispôsobiť rôznym korozívnym médiám na základe výberu materiálu
Dlhá životnosť: Za normálnych prevádzkových podmienok si zachováva účinnosť tesnenia po dlhšiu dobu

Zaslať požiadavku

Predstavenie výrobku

Kľúčové vlastnosti a aplikácie špirálového vinutého tesnenia -

Hlavné vlastnosti

Výkonnostné charakteristiky

Vynikajúci tesniaci výkon:

Prispôsobí sa rôznym tlakovým a teplotným podmienkam

Dobrá odolnosť:

Udržuje tesnosť pri kolísaní tlaku a teplotných zmenách

Vysoká pevnosť v tlaku:

Odolá-vysokému tlaku prostredia

Odolnosť proti korózii:

Môže byť prispôsobený rôznym korozívnym médiám na základe výberu materiálu

Dlhá životnosť:

Za normálnych prevádzkových podmienok si zachováva účinnosť tesnenia po dlhú dobu

Vlastnosti aplikácie

01.

Široká teplotná adaptabilita:

-200 stupňov až +800 stupňov (v závislosti od materiálov)

02.

Široký rozsah tlaku:

Od vákua po 42MPa

03.

Veľký rozsah veľkostí:

Od 1/2" do 120" alebo viac

04.

Dobrá kompatibilita:

Vhodné pre rôzne typy prírub a tesniacich plôch

Oblasti použitia

Priemyselné aplikácie

Petrochemický priemysel: Rúry, ventily, výmenníky tepla, reaktory

Energetický priemysel: Kotly, parné turbíny, potrubné systémy

Chemický priemysel: Reaktory, skladovacie nádrže, potrubné spoje

Farmaceutický priemysel: Sanitárne potrubné systémy

Spracovanie potravín: Potrubné-spojky

Letectvo a kozmonautika: Vysoko-teplotné a{1}}tlakové systémy

Špirálové tesnenie (SWG): Popis produktu a hlavné výhody

I. Prehľad produktu

Špirálové vinuté tesnenie (SWG) je vysokovýkonný{0}}polo{1}}kovový tesniaci komponent, precízny-vyrábaný striedavo navíjanými kovovými pásikmi v tvare V/W-a ne-kovovými výplňovými materiálmi. Kovové pásy (pôsobiace ako konštrukčná výstuž) a výplňové materiály (poskytujúce pružnosť tesnenia) sú na oboch koncoch bodovo{6}}zvarené, aby sa zabezpečila štrukturálna integrita, pričom sa spája mechanická pevnosť kovu s elastickou tesniacou schopnosťou nekovov-.

Je široko uznávané ako najuniverzálnejšie tesnenie pre priemyselné tesnenie, je navrhnuté tak, aby spĺňalo náročné požiadavky prostredia s vysokou teplotou, vysokým tlakom a korozívnymi médiami, čo z neho robí nenahraditeľnú voľbu pre kritické prírubové spoje v globálnych priemyselných systémoch.

Kľúčové špecifikácie

Položka	Podrobnosti
Výkonné štandardy	GB/T 4622.1-2022 (séria PN), GB/T 4622.2-2022 (séria triedy), ASME B16.20, API Spec 6FB, DIN 2690
Štrukturálne typy	Typ S (základný): Bez vnútorného/vonkajšieho krúžku (pre perové-drážky); Typ SO (Iba vonkajší krúžok): Vycentrovanie a proti-prefúknutiu; Typ SI (Len vnútorný krúžok): Ochrana proti korózii; Typ SOI (Vnútorné + Vonkajšie krúžky): Plná ochrana (najbežnejšie pre RF/FF príruby)
Materiálové možnosti	- Kovový pás: nehrdzavejúca oceľ 304/316/316L, Monel, Incoloy, meď-Zliatina niklu: grafit (450 stupňov /400 bar), PTFE (260 stupňov /100 bar, chemická odolnosť), sľuda (1000 stupňov /100 bar, vysoká teplota{1}) (ekologické{12}}priateľské)
Rozsah veľkostí	Menovitý priemer: DN10-DN2000 (1/2"-80"); Menovitý tlak: PN2,5-PN420, trieda 150-trieda 2500
Použiteľné plochy prírub	RF (vyvýšená tvár), FF (celá tvár), MFM (muž-žena), TG (jazyková-drážka)

II. Hlavné výhody (prečo si vybrať naše špirálové vinuté tesnenia)

1. Vynikajúci výkon tesnenia a zabránenie úniku

Striedajúca sa špirálovitá štruktúra umožňuje, aby sa tesnenie stláčalo rovnomerne pod krútiacim momentom skrutiek, pričom výplňový materiál prúdi do mikro-medzer a nedokonalostí na povrchoch prírub (až do 0,1 mm nepravidelnosti), čím vytvára tesné, nepriepustné tesnenie. Dokonca aj pri cyklických výkyvoch teploty/tlaku si zachováva stabilné tesnenie, čím účinne zabraňuje úniku horľavých, toxických alebo korozívnych médií-kritických z hľadiska bezpečnosti a ochrany životného prostredia.

2. Výnimočná odolnosť voči teplote a tlaku

Navrhnuté tak, aby odolali extrémnym prevádzkovým podmienkam: Rozsah teplôt od -250 stupňov do +1000 stupňov (v závislosti od kombinácie výplň/kov) a tlak do 450 barov (6527 psi). Vhodné pre kryogénne systémy (napr. potrubia LNG) aj vysokoteplotné zariadenia (napr. parné potrubia kotlov), čím prekonáva tradičné ploché tesnenia v drsnom 工况.

3. Vysoká elasticita a obnovovacia kapacita

The V/W-shaped metal strips act as "spring-like" reinforcements, providing excellent compressibility (15-30%) and recovery rate (>80 %). To umožňuje, aby tesnenie kompenzovalo deformáciu príruby spôsobenú tepelnou rozťažnosťou, vibráciami alebo uvoľnením skrutiek, čím sa zaisťuje dlhodobá-spoľahlivosť tesnenia bez častej údržby.

4. Široká chemická kompatibilita

Vďaka prispôsobiteľným výplňovým a kovovým materiálom sú naše tesnenia kompatibilné s viac ako 95 % priemyselných médií vrátane uhľovodíkov, kyselín, zásad, pary, rozpúšťadiel a korozívnych chemikálií. Verzie s PTFE-plnením ponúkajú univerzálnu chemickú odolnosť, zatiaľ čo možnosti s grafitovou-výplňou vynikajú v uhľovodíkovej a parnej prevádzke-ideálne pre rôzne priemyselné potreby.

5. Trvanlivosť a nákladová-efektívnosť

Vysoko-kvalitné kovové pásiky (štandardne 304/316) a prémiové výplne zaisťujú vynikajúcu odolnosť proti opotrebovaniu a korózii a predlžujú životnosť 2-3-krát v porovnaní s nekovovými tesneniami. Opätovne použiteľné po správnej demontáži (s neporušenou štruktúrou), čím sa znižuje frekvencia výmeny a celkové náklady na vlastníctvo.

6. Jednoduchá inštalácia a všestrannosť

Presne{0}}vyrobené vnútorné/vonkajšie krúžky (pre typy SO/SOI) zaisťujú presné vycentrovanie počas inštalácie a zabraňujú posunutiu tesnenia alebo „vyfúknutiu“ pod vysokým tlakom. Kompatibilné so všetkými hlavnými normami pre príruby (GB, ASME, DIN) a rôznymi priemyselnými zariadeniami, čím sa eliminuje potreba vlastného náradia-, čo šetrí čas a náklady na prácu.

III. Typické aplikačné odvetvia

Ropa a plyn/petrochémia: Potrubia, reaktory, tlakové nádoby, rafinérie (uhľovodíky, ropa, korozívne medziprodukty)

Výroba energie/jadrová energia: Parné potrubia kotlov, výmenníky tepla, turbínové systémy (vysokoteplotná/tlaková para)

Chemický a farmaceutický priemysel: Reaktory, skladovacie nádrže, potrubné systémy (kyseliny, zásady, rozpúšťadlá; PTFE pre potraviny-pre farmáciu)

Námorné/offshore: Lodné motory, pobrežné plošiny, námorné potrubia (odolnosť proti korózii slanou vodou)

HVAC a priemyselné zariadenia: Ventily, čerpadlá, kompresory, prírubové spoje vo všeobecných strojoch

Dodržiavame systém riadenia kvality ISO 9001 a pre každú šaržu poskytujeme MTC (Material Test Certificate). K dispozícii je prispôsobenie pre špeciálne médiá, extrémne teploty alebo -neštandardné veľkosti. Kontaktujte nás pre bezplatné vzorky a technické konzultácie!

Špirálové tesnenie (SWG) - Technické špecifikácie

(Univerzálny pre zahraničný obchod, v súlade s globálnymi priemyselnými štandardmi)

I. Základné parametre

Parameter	Podrobnosti
Názov produktu	Špirálové tesnenie (SWG), polo{0}}kovové špirálové tesnenie
Výkonné štandardy	GB/T 4622.1-2022 (séria PN), GB/T 4622.2-2022 (séria triedy), ASME B16.20, API Spec 6FB, DIN 2690, JIS B2404
Štrukturálne typy	- Type S (Basic): No inner/outer ring (for TG/MFM flanges) Type SO (Outer Ring Only): Centering, anti-blowout, protects flange face- Type SI (Inner Ring Only): Prevents media corrosion, enhances sealing stability>- Typ SOI (vnútorné + vonkajšie krúžky): Úplná ochrana (najbežnejšie používaná pre príruby RF/FF)
Použiteľné plochy prírub	RF (zvýšená tvár), FF (celá tvár), MFM (mužská-ženská tvár), TG (jazyková-rytina)

II. Veľkosť a rozsah tlaku

Položka	Špecifikácia
Menovitý priemer (DN).	DN10 - DN2000 (1/2" - 80")
Nominálny priemer (NPS).	1/2" - 80"
Hodnotenie tlaku	PN2.5 - PN420, trieda 150 - trieda 2500
Hrúbka tesnenia	Štandardné: 3,2 mm, 4,5 mm; Vlastné: 2,0 mm - 6.0 mm (podľa požiadavky)
Priemer vnútorného krúžku	Rovná sa vnútornému priemeru príruby (tolerancia ±0,1 mm).
Vonkajší priemer krúžku	Zodpovedá vnútornému priemeru kruhu skrutky príruby (zabraňuje poškodeniu tesnenia skrutky).

III. Materiálové špecifikácie

1. Kovový pás (výstužná vrstva)

Typ materiálu	kód	Rozsah teplôt	Kľúčové výhody	Typické aplikácie
304 nehrdzavejúca oceľ	SS304	-200 stupňov ~ +550 stupňov	Nákladovo-efektívna, všeobecná odolnosť proti korózii	Všeobecný priemysel, voda, para
Nerezová oceľ 316	SS316	-200 stupňov ~ +550 stupňov	Vynikajúca odolnosť proti korózii (chlorid, kyseliny).	Chemické, námorné, ropné a plynové
Nerezová oceľ 316L	SS316L	-200 stupňov ~ +550 stupňov	Nízky obsah uhlíka, žiadna senzibilizácia, silná odolnosť proti korózii	Farmaceutické, potravinárske, korozívne médiá
Monel 400	Monel	-250 stupňov ~ +600 stupňov	Odoláva kyselinám, zásadám, morskej vode	Offshore, chemické spracovanie
Incoloy 825	Incoloy	-200 stupňov ~ +800 stupňov	Odolnosť voči vysokej teplote, odolnosť voči kyslej korózii	Vysokoteplotné{0}}zariadenia, jadrová energia
Zliatina medi-niklu (CuNi 90/10)	CuNi	-196 stupňov ~ +400 stupňov	Vynikajúca odolnosť proti morskej korózii	Námorné potrubia, stavba lodí

2. Výplňový materiál (tesniaca vrstva).

Typ materiálu	kód	Rozsah teplôt	Odolnosť voči tlaku	Kľúčové výhody
Flexibilný grafit	Grafit	-250 stupňov ~ +450 stupňov	Menší alebo rovný 400 bar	Dobrá stlačiteľnosť, odolnosť voči vysokej teplote, kompatibilná s väčšinou médií
PTFE (polytetrafluóretylén).	PTFE	-200 stupňov ~ +260 stupňov	Menší alebo rovný 100 bar	Univerzálna chemická odolnosť,-nelepivá, vyhovuje-potravinám
Expandovaný PTFE (ePTFE).	ePTFE	-200 stupňov ~ +260 stupňov	Menší alebo rovný 150 bar	Vyššia elasticita ako PTFE, lepšie tesnenie pre nízky tlak
Sľuda	Sľuda	-50 stupňov ~ +1000 stupňov	Menší alebo rovný 100 bar	Extrémne vysoká teplotná odolnosť, tepelná stabilita
Ne-azbestové vlákno	Neobsahuje-azbest	-50 stupňov ~ +350 stupňov	Menší alebo rovný 200 bar	Ekologické-šetrné, bez{1}}azbestu, všeobecné priemyselné využitie

IV. Mechanické vlastnosti

Nehnuteľnosť	Štandardná hodnota	Testovacia metóda
Stlačiteľnosť	15% ~ 30%	GB/T 12622-2008 / ASME B16.20
Miera obnovy	Väčšie alebo rovné 80 %.	GB/T 12622-2008 / ASME B16.20
Pevnosť v ťahu	Väčšie alebo rovné 4,5 MPa	GB/T 12622-2008
Miera úniku	Menšie alebo rovné 1 × 10⁻³ cm³/s (plyn He, 1 MPa)	GB/T 12622-2008
Tvrdosť (kovový pás).	Menšie alebo rovné 200 HB	HRB test

V. Kvalita a certifikácia

Systém manažérstva kvality: ISO 9001:2015
Certifikácia produktu: CE, RoHS, REACH
Certifikácia materiálu: MTC (Material Test Certificate) pre každú šaržu
Inšpekčný štandard: AQL 0,65 (ISO 2859-1), 100% rozmerová kontrola, náhodné testovanie netesností

VI. Možnosti prispôsobenia

Ne-štandardné veľkosti (DN＞2000, špeciálny priemer/dĺžka)
Vlastné kombinácie materiálov (kovový pás + výplň) pre extrémne médiá / teploty
Špeciálne materiály vonkajšieho krúžku (uhlíková oceľ, legovaná oceľ) pre náročné-aplikácie
Potravinárske-plnivá (v súlade s FDA) alebo plnivá s vysokou{1}}čistotou pre farmaceutický/polovodičový priemysel

Špirálové tesnenie: Kľúčové vlastnosti a aplikácie

Základné vlastnosti

Špičkové tesnenie: Tesné tesnenie pre mikro{0}}medzery príruby; proti úniku-i pri cyklickej teplote/tlaku.

Extrémna odolnosť: teplotný rozsah -250 stupňov ~+1000 stupňov, do 420 PN/2500 Trieda tlaku; manipuluje s korozívnymi médiami.

Vysoká elasticita: 15-30% stlačiteľnosť, väčšia alebo rovná 80% miera regenerácie; kompenzuje deformáciu príruby.

Široká kompatibilita: Vhodné pre príruby GB/ASME/DIN (RF/FF/MFM/TG); prispôsobiteľné materiály.

Trvanlivosť a{0}}úspora nákladov: Opakovane použiteľné, dlhá životnosť; znižuje frekvenciu údržby.

Typické aplikácie

Ropa a plyn, petrochémia:Potrubia, reaktory, rafinérie
Generovanie energie:Kotly, parovody, turbíny
Chemické/farmaceutické:Nádrže na korozívne médiá, potrubia
Námorné/offshore:Lodné motory, pobrežné plošiny
Priemyselné stroje:Ventily, čerpadlá, tlakové nádoby

Piral Wound Tesnenie - Kľúčové podrobnosti

▼ Štruktúra: Striedavo navinutý kovový pásik v -tvare V (304/316/Incoloy) + výplň (grafit/PTFE/sľuda); Typy SO/SI/SOI/S pre rôzne príruby.

▼ Presnosť: V súlade s GB/T 4622, ASME B16.20; DN10-DN2000, PN2,5-PN420, 3,2/4,5mm štandardná hrúbka.

▼ Kvalita: Certifikát ISO 9001; MTC poskytnuté na dávku; 100% kontrola rozmerov, testovaná tesnosť.

▼ Výhoda: Tesné tesnenie, odolné proti-prefúknutiu, korózii-; opakovane použiteľné, pasuje na čelné plochy prírub RF/FF/MFM/TG.

Špirálové vinuté tesnenie - Najdôležitejšie z výroby

Precízna výroba: Automatické navíjacie stroje + bodová-zváracia technika; prísna kontrola napätia kovového pásu/výplne.

Kontrola kvality: Certifikát ISO 9001; šarža MTC, kontrola rozmerov a testovanie netesností (100% úspešnosť).

Zabezpečenie materiálu: Prémiová nehrdzavejúca oceľ 304/316, vysoko-grafit/PTFE; ekologický-a odolný proti korózii-.

Kapacita: Denný výkon 10,000+ ks; rýchla dodacia lehota (7-15 dní pre štandardné objednávky); dostupné veľkosti na mieru.

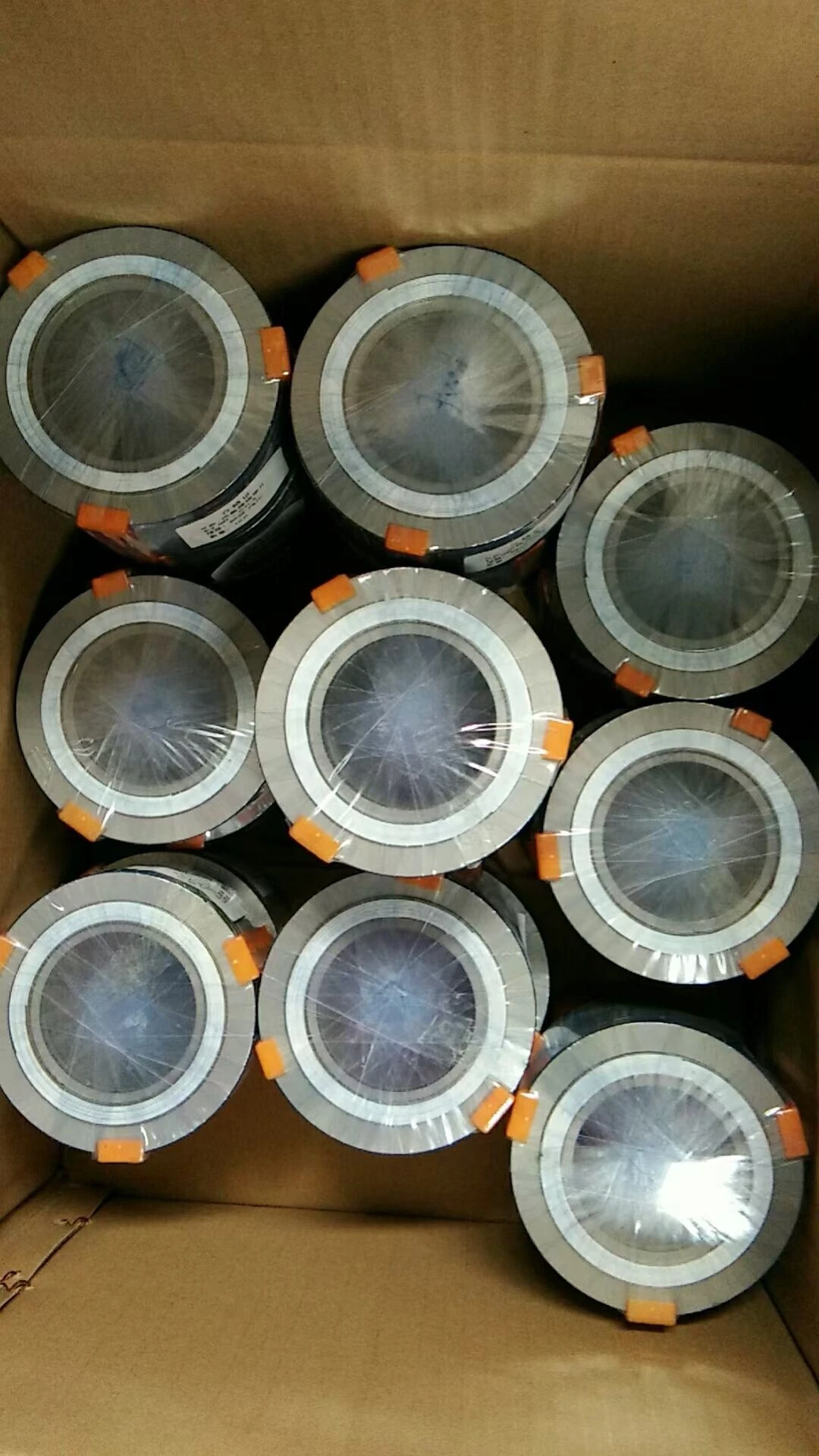

Špirálové tesnenie - Balenie a doprava

Ochranné balenie:

Vlnité kartóny-odolné proti vlhkosti+ 5-; samostatné objímky pre presné tesnenia.

Hromadná možnosť:

Paletové obaly (certifikované ISPM 15) pre veľké objednávky; stretch fólia + popruh pevný.

Zákazková služba:

Neutrálne/značkové balenie, VCI-nehrdzavejúce vrecká na dlhé skladovanie.

Doprava:

expresné/letecké/námorné/železničné; úplné exportné dokumenty (B/L, CO, MTC); včasné{0}dodanie garantované.

Proces služby po-predaji

1: Spätná väzba od zákazníka (uveďte číslo objednávky, fotografie/videá produktu, popis problému

2:Po-predajný tím odpovie do 24 hodín, aby overil typ problému

3: Problémy s kvalitou/špecifikáciou: Riešenie (výmena/výmena/vrátenie peňazí) poskytnuté do 48 hodín

4: Technické problémy: Okamžité vedenie; špeciálne riešenie poskytnuté do 1-3 pracovných dní pre zložité problémy

5: Implementujte riešenie a sledujte spokojnosť zákazníkov

Záväzky po-záruke predaja

1. Čas odozvy: Rýchla reakcia na požiadavky zákazníkov do 24 hodín bez oneskorenia

2. Miera riešenia: 100 %{2}}miera riešenia problémov na ochranu práv a záujmov zákazníkov

3. Transparentná komunikácia: Synchronizujte priebeh spracovania, aby boli zákazníci informovaní o každom kroku

4.Dlhodobá-spolupráca: Vyhradení-špecialisti na popredaj pre dlhodobých-zákazníkov spolupracujúcich na uprednostňovaní potrieb.
